      Технические характеристики

      Теплоизоляция панелей, огнестойкость и водостойкость панелей, звукоизоляция панелей, долговечность и несущая способность сэндвич-панелей.

      Оформите заявку, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
      Купить
      • Описание
      • Документы
      Описание

      1. Теплоизоляция панелей

      Использование минераловатного утеплителя из базальтового волокна позволяет применять сэндвич-панели в различных климатических зонах в качестве стеновых и кровельных ограждающих конструкций без изменения их теплоизоляционных свойств в течение всего срока эксплуатации панелей. Сопротивление теплопередаче приведено в таблице.

      Толщина стеновой сэндвич-панели "ИЗОЛ", мм

      Приведенное сопротивление теплопередаче стеновой панели, R (м2 °С/Вт)

      50

      1,32

      80

      2,11

      100

      2,63

      120

      3,16

      150

      3,95

      200

      5,26

      250

      6,58

      Толщина кровельной сэндвич-панели "ИЗОЛ", мм

      Приведенное сопротивление теплопередаче кровельной панели, R (м2 °С/Вт)

      50

      1,25

      80

      2,00

      100

      2,50

      120

      3,00

      150

      3,75

      200

      5,00

      250

      6,25

      Сердечник сэндвич-панели  из минеральной ваты обладает одним из наиболее низких коэффициентов теплопроводности среди строительных материалов, что способствует эффективной задержке тепла или поддержанию охлаждающей среды. Это видно из таблицы, где показана толщина стен зданий, выполненных из различных строительных материалов и имеющих одинаковое значение термического сопротивления.

      Сэндвич-панель «ИЗОЛ»

      Бетонная стена

      Кладка из силикатного кирпича

      Кладка из обычного кирпича

      Керамзито-бетонная стена

      Кладка из пустотелого керамического кирпича

      0,1

      1,3

      1,27

      0,964

      0,9

      0,78

      0,15

      1,95

      1,9

      1,446

      1,35

      1,17

            * - толщина слоя приведена без утепления.

      2. Огнестойкость панелей

      Средний теплоизоляционный слой панелей изготавливается из негорючей минеральной ваты на базальтовой основе, что обеспечивает высокую степень огнестойкости панелей.

      По данным результатов испытаний, проведенных Органом по сертификации «СтройПОЖТЕСТ» Автономной некоммерческой организации, предел распространения огня для всех конструкций – 0 см.

      Предел огнестойкости конструкций приведен в таблице:

      Тип панелей

      Предел огнестойкости для панелей толщиной, мм

      80

      100

      120

      150

      200

      250

      Стеновые панели

      EI 60

      EI 120

      EI 150

      EI 180

      EI 180

      EI 240

      Кровельные панели

      RE 30

      RE 60

      RE 60

      RE 60

      RE 60

      RE 60

      Обозначение предельных состояний строительных конструкций по огнестойкости:

      R — потеря несущей способности вследствие обрушения конструкции или возникновения предельных деформаций;

      E – потеря целостности в результате образования в конструкциях сквозных трещин или отверстий, через которые на необогреваемую поверхность проникают продукты горения или пламя;

      I  - потеря теплоизолирующей способности вследствие повышения температуры на необогреваемой поверхности конструкции до предельных значений;

      Цифра - время достижения предельного состояния в минутах.

      3. Водостойкость панелей

      Трехслойные сэндвич-панели отличаются высокой водостойкостью, благодаря минераловатному утеплителю из базальтового волокна с высокими водоотталкивающими свойствами. Общее содержание влаги, конденсируемой из воздуха во внутреннем объеме утеплителя не превышает 0,09% при относительной влажности воздуха 95%. Это обеспечивает высокие теплозащитные свойства панелей при различных погодно-климатических условиях. Дополнительной защитой внутреннего слоя от проницания воздуха и воды является наличие уплотняющего и герметизирующего материала по продольным стыкам замков.

      4. Звукоизоляция панелей

      Одним из основных предназначений ограждающих сэндвич-панелей является обеспечение изоляции от шума, т.е. защиты помещений от проникающих шумов извне или, наоборот, предотвращение проникания наружу  шума, возникающего в помещении. При прохождении звука через сэндвич-панель с эффективным утеплителем происходит снижение уровня воздушного шума вследствие звукоизоляции и звукопоглощения.

      Для оценки звукоизоляции ограждающих  конструкций из стеновых и кровельных сэндвич-панелей «ИЗОЛ» в таблице ниже приведено нормативное значение индекса изоляции воздушного шума RW (дБ) для панелей различной толщины.

      Толщина панели, м.

      0,050

      0,080

      0,100

      0,120

      0,150

      0,200

      0,250

      Нормативный индекс изоляции воздушного шума RW дБ, не менее

      31

      33

      35

      36

      37

      39

      39

      По результатам сертификационных испытаний были получены следующие индексы изоляции воздушного шума:

      Толщина панели, м.

      0,100

      0,150

      0,200

      Индекс изоляции воздушного шума RW дБ, не менее

      47

      49

      51

      5. Долговечность панелей

      Длительную долговечность панелей в пределах 30 лет, при условии квалифицированного монтажа и постоянного контроля над ограждающими конструкциями, обеспечивают:

      • высококачественные используемые материалы;
      • передовая технология производства;
      • полимерные покрытия поверхностей с устойчивостью цветов при минимальном обслуживании.

      Вышеперечисленные основные отличительные качества трехслойных изолирующих панелей системы «ИЗОЛ» удовлетворяют запросы требовательных заказчиков, желающих работать совместно с нашей компанией в области передовых строительных технологий.

      6. Несущая способность сэндвич-панелей

      6.1. Стеновые панели

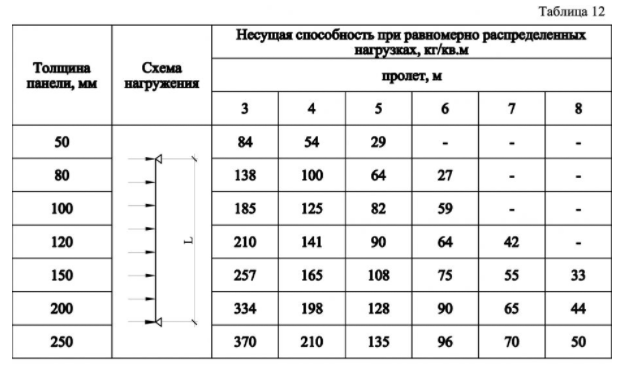

      6.1.1. Нагрузки на стеновые сэндвич-панели с утеплителем из минеральной ваты при схеме нагружения — статически определимая однопролетная балка или статически неопределимая двухпролетная балка приведены в табл. 12, 13.

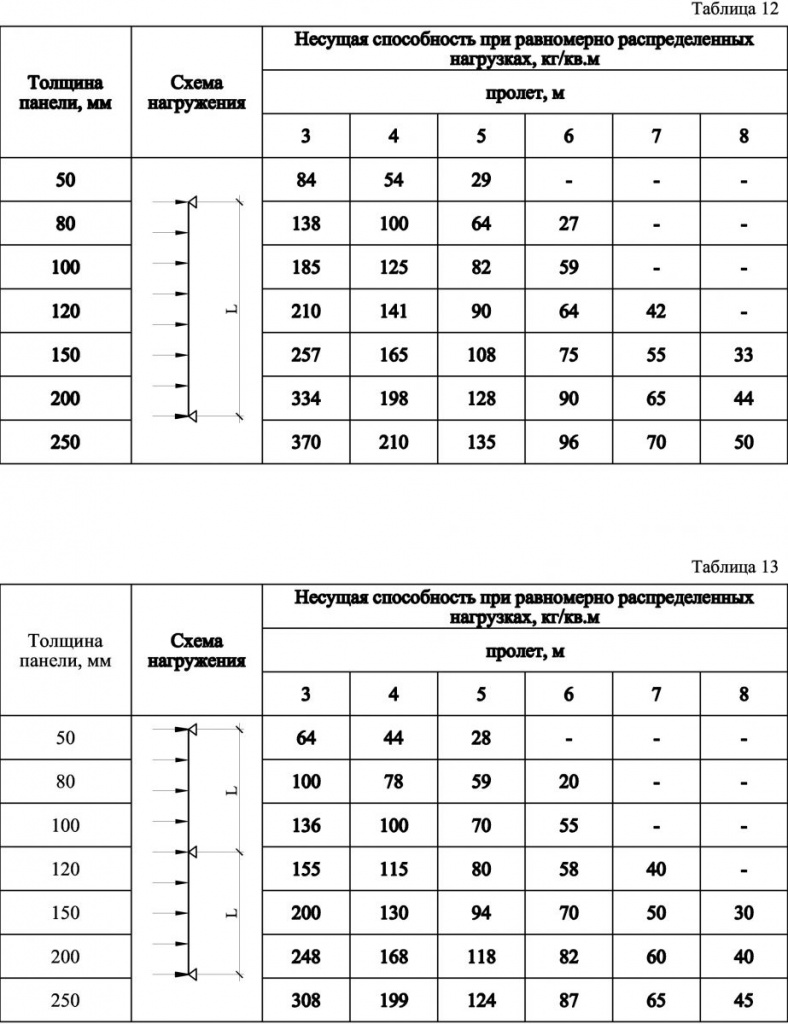

      teh-har-ki.jpg.

      Примечание:

        Толщина панелей в таблице приравнена к толщине утеплителя.
        Толщина металлических обшивок принята 0,55мм.
        Ширина опор не должна быть менее 40 мм, а внутренних менее 70мм.
        При определении предельного прогиба учтена  учтена разность температур наружной и внутренней металлической обшивки  ΔТ=55°С
        Допускаемый прогиб принят L/100 пролета.

      Несущая способность стеновых панелей толщиной 150мм на ветровые нагрузки при горизонтальной раскладке по результатам испытаний 2012-2013 г. приведена в таблице 14.

      Табл. 14

      Толщина

      панели, мм

      Толщина обшивок, мм

      (наружн./внутр.)

      Плотность

      утеплите-

      ля, кг/м3

      Расчет-ная

      схема

      Пролет,

      м

      Кол-во

      пролетов

      Разрушаю-

      щая на-

      грузка*,

      кгс/м2

      Максимальный прогиб при разрушающей нагрузке, мм

      150

      0,5/0,5

      120

      Однопролетна

      я с закреплением на опорах самонарезающими винтами

      6,0

      1

      124

      33,6

      150

      0,7/0,5

      120

      6,0

      1

      115

      33,85

      150

      0,7/0,7

      140

      6,0

      1

      211

      34,16

      * - нагрузка, при действии которой произошла потеря несущей способности панелей

       6.1.2. Нормативное значение ветрового давления W0 следует принимать в зависимости от ветрового района по данным таблицы 15.

      Табл. 15

      Ветровой район

      Ia

      I

      II

      III

      IV

      V

      VI

      VII

      W0, кгс/м2

      17

      23

      30

      38

      48

      60

      73

      85

      При определении расчетной нагрузки следует учитывать коэффициент k, учитывающий изменение ветрового давления по высоте z. Этот коэффициент определяется из таблицы в зависимости от типа местности. Принимаются следующие типы местности:

      А — открытые побережья морей, озер, водохранилищ, пустыни, степи, лесостепи, тундра;

      В — городские территории, лесные массивы и другие местности, равномерно покрытые препятствиями высотой более 10м.

      С — городские районы с застройками зданий высотой более 25м.

      Табл. 16

      Высота z, м

      Коэффициент k для типов местности

      А

      В

      С

      ≤5

      0,75

      0,5

      0,4

      10

      1,0

      0,65

      0,4

      20

      1,25

      0,85

      0,55

      40

      1,5

      1,1

      0,8

      60

      1,7

      1,3

      1,0

      80

      1,85

      1,45

      1,15

      100

      2,0

      1,6

      1,25

      Примечание. При определении ветровой нагрузки типы местности могут быть различны для разных расчетных направлений ветра

      6.2. Кровельные панели

      Несущая способность кровельных панелей длиной 6,0 м. по результатам испытаний 2008 г.:

      Шаг прогонов,м Толщина панели, мм Расчетная полезная распределенная нагрузка при плотности утеплителя 100кг/м3; кг/м2 Снеговой район Расчетная полезная распределенная нагрузка при плотности утеплителя 140кг/м3; кг/м2 Снеговой район Примечания
      1,5 100 109,2 I 192,2 III Подтверждено результатами испытаний
      150 136,5 II 239,6 III
      200 219,3 III 384,9 V
      2,0 100 85,3 I 149,7 II Определено линейной экстраполяцией по результатам испытаний
      150 103,9 I 182,3 III
      200 156,4 II 274,5 IV
      2,5 100 61,3 - 107,6 I Подтверждено результатами испытаний
      150 71,3 - 125,1 II
      200 93,5 I 164,1 II


      Так же мы можем предложить Вам изготовление металлоконструкций.

      Документы
      Заключение по испытаниям ЦНИИ СК на сейсмостойкость
      6 Мб
      Заключение СанПин
      816 Кб
      Сертификат пожарный
      1.7 Мб
      Сертификат соответствия ГОСТу
      401.8 Кб
