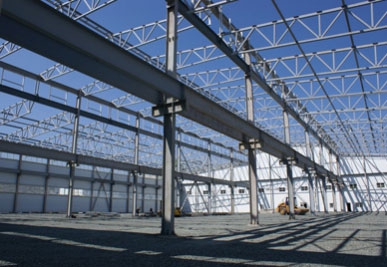

      Основные конструктивные элементы металлоконструкций

      Основные конструктивные элементы металлоконструкций

      Покрытие выполняется двух типов: балочное и ферменное. Использование того или иного типа покрытия определяет проектировщик. Кровельные прогоны выполнены из прокатного профиля (швеллер), стеновые ригели – из квадратной трубы. Соединение прогонов к каркасным элементам – болтовое.

      Оформите заявку, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
      Купить
      • Описание
      • Проекты
      • Документы
      Описание

      Рамы соединяются друг с другом при помощи фланцевого или жесткого способа. Также применяются прочные болты с предварительным выполнением затяжки. Такие детали, как колонны и балки, выполняются из прокатного профиля С-345. Для изготовления фланца используется сталь С-345. Система вертикальных и горизонтальных гибких связей, а также распорок дает повышенный уровень жесткости каркаса.

      Используется балочное или ферменное покрытие. Применение конкретного вида определяется на этапе проектирования. При этом инженер-проектировщик делает выбор с учетом специфики будущей конструкции.

      Для изготовления кровельных прогонов используют прокатный профиль, который также называется швеллером. Стеновые ригели выполняются из квадратных труб. Используется болтовое соединение, предназначенное для фиксации прогонов к каркасам.

      Во время подготовки проекта быстровозводимых зданий из металлоконструкций под каждую колонну устанавливают точечный фундамент без объединения его в общую систему. Предусмотрено жесткое сопряжение колонн с фундаментами. В поставку входит комплект, включающий элементы анкеров и рам, болты соединения высокой прочности.

      На стройплощадке каркас собирается поэлементно согласно монтажным схемам, Спецификации, узлам проекта.

      Изготовление металлоконструкций выполняется по действующим стандартам качества и требованиям безопасности.

      Металлоконструкции эксплуатируют при ряде условий:

      • установка в районах строительства II-VI с учетом веса снегового покрытия;

      • работы при влажности воздуха до 60% в помещениях в зимний период;

      • расчетная температура воздуха в течение 5 дней на уровне 92% при температуре до -46 градусов;

      • допускается слабоагрессивная и неагрессивная среда эксплуатации;

      • степень огнестойкости на уровне III по СНиП 2.01.2-85, II – при оптимальной огневой защите колонн;

      • согласно СНиП 2.01.02-85 предусмотрено размещение производства с категорией пожаробезопасности В, Г и Д.

      С помощью наших материалов были построены:

      Проекты
      Склад
      Склад

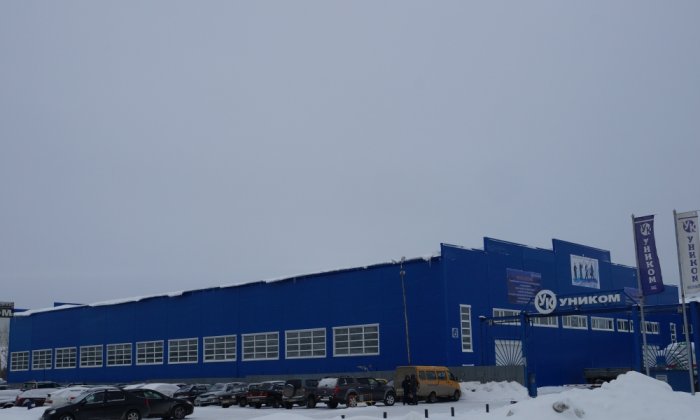

      Склад металлопроката (Первоуральск)
      Склад металлопроката (Первоуральск)
      Логистический центр
      Логистический центр

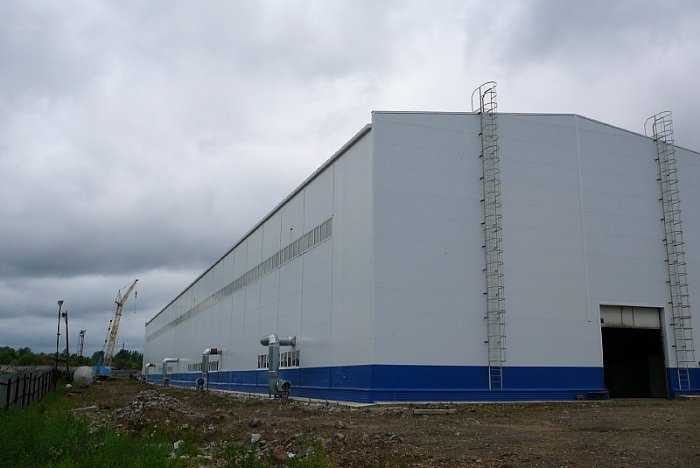

      Производственный корпус
      Производственный корпус

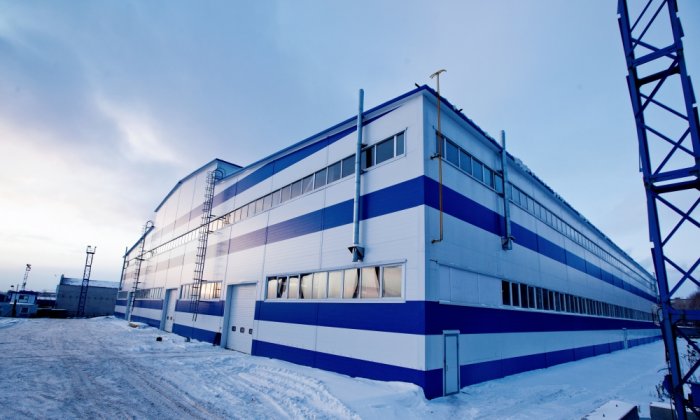

      Цех металлоконструкций
